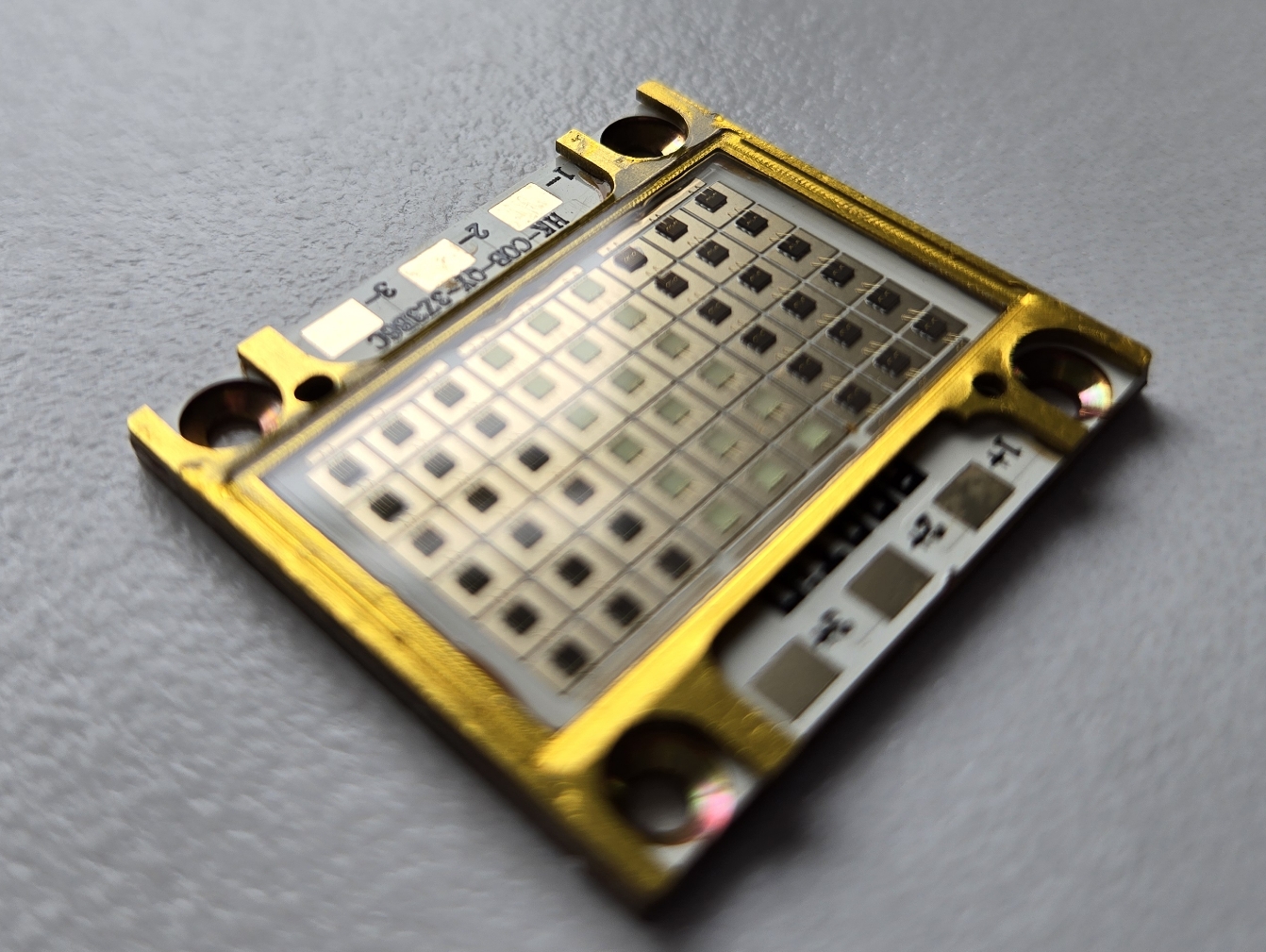

COB集成红光大功率美容光疗灯
ABUIABACGAAgrtr4sAYor8TPswIwvgo48Qc
安徽省紫芯半导体技术有限公司
Anhui UV-CHIPS semiconductor technology Co.,Ltd


HK-COB-QY-3Z3B6C

（RGI）



1、产品特性和运用






—产品特性


—应用领域
※   高辐射功率密度

※   美容美肤
※   适用寿命长


※   医疗保健
※   高可靠性，低光衰

※   母婴光疗
※   ESD防静电保护

※   嫩肤美白

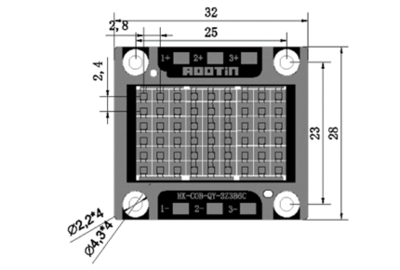

2、外形尺寸





3、模组信息


参数符号参数值单位
最小值均值**值
峰值波长Gλp   530-540nm
R750-760nm
I980-990nm
模组使用电流IFG：IF=1.05A
R/I：IF=2.1
模组正向电压VF8.4-22.8V
模组电路连接方式6串3并*3
基板尺寸32.0×28.0×1.6mm


4、绝对**额定值

参数符号单位最小值均值**值
**额定正向电流GIfmaxA1.05-1.2
R2.1-2.5
I2.1-2.5
Ts温度Ts℃≤55℃
使用环境温度范围Topr℃零下40℃ - +60 ℃
存储温度范围Tstg℃零下40℃ - +85 ℃
模组高压测试500V（DC）



5、注意事项


1、请勿挤压铜板、使用尖锐器具划伤铜板；
2、若需要返工，焊接时铜基板烘烤温度不超过220°C，时间低于40S；
3、请勿多次焊接，焊接次数小于3次；
4、建议采用单个独立的电源来驱动每片模组，若果不能满足此条件，只能一个电源驱动多个模组，应设法保证每片模组间输入电流差异尽量小，例如增加均流。



6、产品使用建议


1、在使用本产品时，应注意做好水(水汽/冷凝水)、尘、有害挥发物（如硫、卤素等）和其他污染物
2、本产品的玻璃部件是易碎的，请勿按压玻璃部件；   装配时，轻拿轻放模组
3、本产品安装好后，应尽量避免返工，返工可能导致本产品损伤；
4、装配时，请勿用手触摸玻璃球头，用手触摸玻璃球头会导致产品性能下降；如果不小心弄脏球头，可以使用酒精进行清洗。
5、本产品不可直接接触水或某些化学物质，如油、硫酸等，否则会导致产品生锈或失效。尤其本产品在使用时，应保证本产品及铜板干燥，不可有冷凝水。
6、当本产品处于工作状态时，应量测本产品的引脚/焊盘温度，引脚/焊盘温度应控制在55°以下，以保证本产品在安全的结温内工作。引脚/焊盘温度过高会导致本产品失效。
7、UV LED发出的为紫外光，对部分材料有非常大的影响，如对橡胶材料就有一定的损害，在长期照射过程中，会加速线材的老化，而UV   LED发出的光在材料吸收后转发成热量，甚至会将橡胶烧焦，从而可能引起短路，这就要求我们在设计时，必须对线材部分进行保护，首先要选用防火材料作为线材的外层保护，其次在设计时须将线材进行保护，避免被紫外光照射到。装配使用材料尽量少用聚乙烯等含有有机材质的材料。



7、静电防护注意事项


1、本产品对静电和浪涌电压敏感，且在静电和浪涌电压的冲击下芯片可能发生损伤，使本产品的可靠性受到影响，因此在操作中应使用以下的防静电对策。

使用防静电手环，导电性服装、导电鞋、导电底板等除去电荷
让操作区域中的装置、工具等接地去除电荷
使用导电性材料制作的工作台和仓库货架等
2、将操作区域内需要接地的所有工具、设备和装置等正确接地。另外本产品安装后的模块或产品等也需要实施放浪涌电压对策
3、如果在工具和装置等中有使用玻璃或塑料等绝缘体，应该使用以下防静电对策。
使用导电性材料导电
加湿防静电发生
使用离子发生器中和电荷
4、将本产品安装到模板后的特性检查中，**也对静电损伤的有无进行检查
5、良好的静电安全区域,其相对湿度条件应在50%±   10%,一般工厂作业区域其湿度不宜低于40%.若低于40%时可考虑使用离子中和设备或是加湿器。
6、工作台设备和工具接地,防静电桌子/架子垫子用可以传导的材料。



      ※      重要安全提示：
本产品为静电敏感器件，安装和使用时请注意静电防护。
本产品在正常通电后会激发强光，直接照射人体眼睛或造成严重伤害。
建议在操作时佩戴防护手套和护目镜。严禁未采取措施直视强光，严禁自行拆卸产品。



8、产品保存



条件温度湿度期限
保管打开铝制防潮产品袋前30°℃以下80%RH以下交货后的半年
打开铝制防潮产品袋后30°℃以下60%RH以下72小时
烘烤65±5°℃-24小时以上


1、在打开铝制防潮产品袋后，到安装完成为止必须在上记保管条件（铝制防潮产品袋开封后）下进行保管。如果有产品剩余必须保管在有干燥剂的密封容器等中，**重新密封保存
2、如果超过了保存期限，必须对模组进行烘烤。






3、本产品为全无机产品多含金属成分，如果将其暴露在含有腐蚀性气体的环境中，表面可能发生变质，由此对产品造成影响。本产品开封后必须保存在密封容器中。
4、不要在产品使用含有硫磺成分的材料（垫圈、粘合剂等中可能含有硫磺）。




5、本产品应该保存在温度变化少的地方，因为在温度变化剧烈的场所可能发生结露。



6、禁止保存在多尘埃的环境中。
